中断线的画法

来源::未知 | 作者:梭哈下载-官方游戏-online* | 本文已影响
两端子之间的连接导线用中断的方式表示,在中断处必须标明导线的去向。
【例】绘制如图2-30所示的接线图。

2-30中断线画法图例
画法步骤
1)创建新的图形文件  选择→【开始】→【程序】→【Autodesk】→【AutoCAD2008中文版】→【AutoCAD2008】进入AutoCAD2008中文版绘图主界面。
2)绘制左侧图形
选择线的宽度为0.3                                    <!--[if !vml]--><!--[endif]-->
命令: _line 指定第一点:                    ∥启用直线 <!--[if !vml]--><!--[endif]-->命令,在绘图区域单击一点
指定下一点或 [放弃(U)]:                    ∥正交打开,向下单击一点,长度自定
选择→【格式】→【点样式】                 ∥设置点的样式
选择→【绘图】→【点】→ 【定数等分】       ∥启用定数等分命令,将直线分成6
命令: _line 指定第一点:                    ∥启用直线 <!--[if !vml]--><!--[endif]-->命令,单击最上点
指定下一点或 [放弃(U)]:                    ∥正交打开,向左单击一点,长度自定
命令: _copy                                ∥启用复制 <!--[if !vml]--><!--[endif]-->命令
选择对象指定对角点找到 个            ∥选择水平直线
当前设置:  复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>:        ∥直线左端点
指定第二个点或 <使用第一个点作为位移>:      ∥正交打开,竖直向下单击等分第二点
指定第二个点或 <使用第一个点作为位移>:      ∥正交打开,竖直向下单击等分第三点
指定第二个点或 <使用第一个点作为位移>:      ∥正交打开,竖直向下单击等分第四点
指定第二个点或 <使用第一个点作为位移>:      ∥正交打开,竖直向下单击等分第五点
命令: _copy                                 ∥启用复制 <!--[if !vml]--><!--[endif]-->命令
选择对象指定对角点找到 个             ∥选择竖直的直线
当前设置:  复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>:        ∥水平与竖直线的交点
指定第二个点或 <使用第一个点作为位移>:      ∥正交打开,水平线右端点

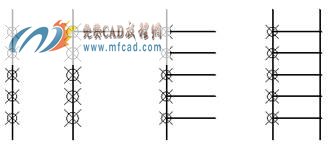

结果如图2-31所示。

2-31绘图步骤1
3)绘制左侧图形
命令: _rectang                                       ∥启用长方形命令 <!--[if !vml]--><!--[endif]-->
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:  ∥绘图区域单击一点
指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:       ∥单击另一角点
命令: _mtedit          ∥启用多行文字 <!--[if !vml]--><!--[endif]-->命令,字体大小以方框长度整,输入ABC
命令: _circle 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
∥启用圆命令 <!--[if !vml]--><!--[endif]-->
 ∥字A左侧一点为圆心
指定圆的半径或 [直径(D)]:                        ∥大小根据图形比例自定
命令: _copy                                      ∥启用复制 <!--[if !vml]--><!--[endif]-->命令
选择对象指定对角点找到 个                  ∥选择1下方小圆
当前设置:  复制模式 = 多个
指定基点或 [位移(D)/模式(O)] <位移>:             ∥小圆圆心
指定第二个点或 <使用第一个点作为位移>:           ∥正交打开,选择B左侧一点
指定第二个点或 <使用第一个点作为位移>:           ∥正交打开,选择C左侧一点
结果如图2-32所示。

2-32绘图步骤2
4)绘制连中断线,注写文字
选择线的宽度为0.18                          <!--[if !vml]--><!--[endif]-->
命令: _line 指定第一点:                    ∥启用直线 <!--[if !vml]--><!--[endif]-->命令
指定下一点或 [放弃(U)]:                    ∥正交打开,在适当位置进行连接
结果如图2-33所示。

2-33绘图步骤3
